Узлы крепления гирлянд изоляторов к опорам. Узлы крепления гирлянд к опорам имеют особую конструкцию ввиду того, что в процессе эксплуатации линии электропередачи они подвергаются не только растягивающим, но и изгибающим нагрузкам.

Узлы крепления воспринимают усилия от веса проводов, изоляторов и арматуры, которые носят статический характер, а также ветровые нагрузки. Ветровые нагрузки имеют динамический характер, который особо опасен при явлениях «пляски» проводов.

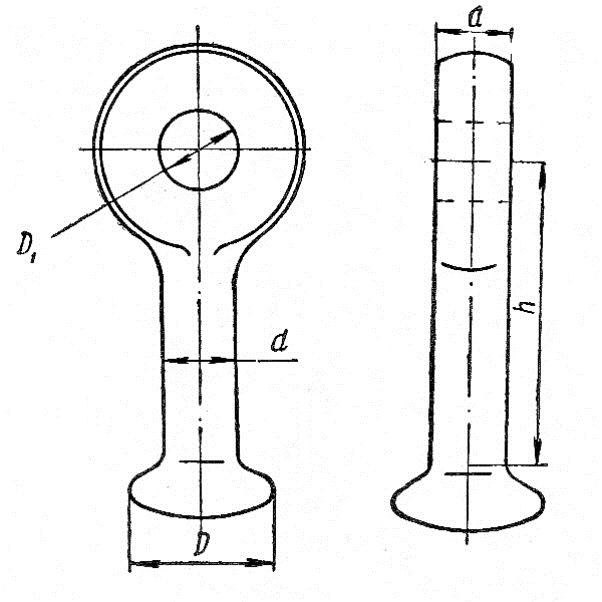

Серьги марок СР-6-1Е, СР-16-1Е и СР-20-1Е (рис. 1, табл. 1) предназначены для комплектования гирлянд изоляторов типа ПФЕ.

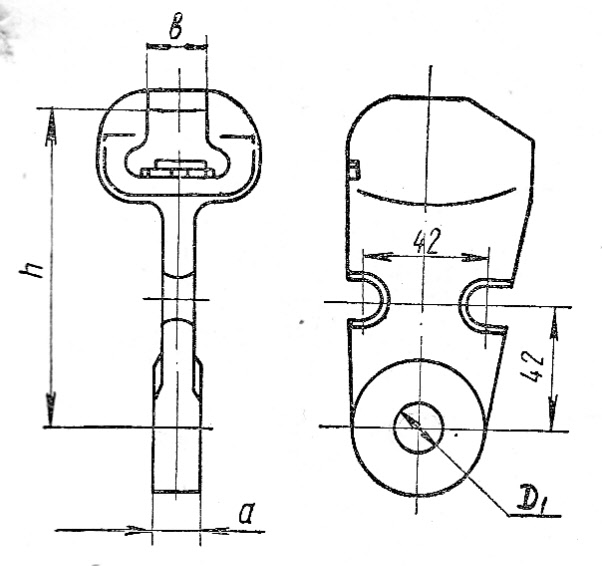

Ушки типов У1Е и У2Е (рис. 1 и 2 и табл.1 и 2) предназначены для комплектования гирлянд изоляторов типа ПФЕ-4,5, ПФЕ-11 и ПФЕ-16.

По механической прочности ушки соответствуют прочности изолятора, с которым они комплектуются с необходимыми коэффициентами запаса.

Ушки комплектуются с изоляторами следующим образом:

У1E-6-1 и У2E-6-1 с изоляторами ПФЕ-4,5;

У1Е-16-1 и У2E-16-1 с изоляторами ПФЕ-11;

У1Е-20-1 и У2Е-20-1 с изоляторами ПФЕ-16.

Ушки марок У1E-6-1 и У2Е-6-1 могут также комплектоваться с изоляторами П-4,5; ПМ-4,5;ПС-4,5 и НС-2.
