Узлы крепления гирлянд изоляторов к опорам. Узлы крепления гирлянд к опорам имеют особую конструкцию ввиду того, что в процессе эксплуатации линии электропередачи они подвергаются не только растягивающим, но и изгибающим нагрузкам.
Узлы крепления воспринимают усилия от веса проводов, изоляторов и арматуры, которые носят статический характер, а также ветровые нагрузки. Ветровые нагрузки имеют динамический характер, который особо опасен при явлениях «пляски» проводов.
Размах колебаний проводов при «пляске» достигает 15 м при полной волне в пролете.
Колебания проводов при «пляске» могут возникать как в вертикальной, так и в любой промежуточной плоскости.
Нагрузки на натяжные гирлянды в этих случаях носят пульсирующий характер с перегрузками, доходящими до 1,5 от максимальной расчетной нагрузки.
Опасность перегрузок узлов крепления гирлянд от явления «пляски» проводов возрастает на линиях электропередачи с расщепленными проводами на напряжение 330, 500 кВ и выше.
Узлы крепления гирлянд, работающие в условиях механического нагружения такого рода, должны отвечать следующим требованиям:
1. Узлы крепления натяжных и поддерживающих гирлянд должны иметь две взаимно перпендикулярные плоскости шарнирности с минимальными расстояниями между осями шарниров и плоскостью заделки узла крепления с целью снижения изгибающих моментов в конструкции.
2. По механической прочности узлы крепления гирлянд должны удовлетворять условиям приложения как растягивающих, так и изгибающих нагрузок.
3. Узлы крепления гирлянд должны в максимальной степени отвечать требованиям удобства монтажа.
4, Узлы крепления гирлянд должны быть технологичны в производстве. Этим требованиям отвечают конструкции узлов крепления гирлянд, приведенные ниже.
Узлы крепления к опорам поддерживающих гирлянд типа КГП (рис.1, табл.1) могут быть применены для промежуточных опор любого типа при условии обеспечения возможности крепления узла к опоре в положении, указанном стрелкой, по отношению к направлению линии электропередачи.

Рис.1 Узлы крепления гирлянд изоляторов типа КГП.
Узлы крепления имеют механическую прочность, гарантирующую их номинальную разрушающую нагрузку при углах отклонения гирлянды до 45̊ в направлениях вдоль и поперек линии электропередачи.
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
D
|
A
|
d
|
d1
|
l
|
h1
|
h
|
КГП-6
|
КГП-6-2
|
16
|
17
|
16
|
14
|
80
|
50
|
80
|
6000
|
0,83
|
КГП-12
|
КГП-12-2А
|
22
|
23
|
22
|
20
|
80
|
65
|
104
|
12000
|
1,9
|
КГП-16
|
КГП-16-2А
|
25
|
26
|
22
|
20
|
80
|
70
|
109
|
16000
|
2,1
|
Примечание. Детали узлов креплений изготовляются из стали.
Узел крепления гирлянд к опоре КГТ-8/12-2с (рис. 2, табл. 2) предназначен для крепления натяжной гирлянды с гарантированной разрушающей нагрузкой 8 Т при углах отклонения до 30̊ в плоскости U-образного болта и до 20̊ в плоскости, ей перпендикулярной.
В режиме работы поддерживающей гирлянды узел имеет гарантированную прочность 12 Т.

Рис.2 Узел крепления гирлянды изоляторов типа КГТ-8/12.
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
D
|
A
|
d
|
d1
|
l
|
h1
|
h
|
КГТ-8/12
|
КГТ-8/12-2с
|
22
|
23
|
20
|
20
|
44
|
65
|
95
|
12000
|
1,7
|
Примечание. Детали узлов креплений изготовляются из стали.
Узлы крепления типа КГН («флажок-вертлюг») (рис.3, табл. 3) рекомендуется применять в качестве узлов крепления натяжных гирлянд. Эти узлы целесообразно использовать в тех случаях, когда по конструктивным соображениям удобнее осуществлять крепление к опоре через две параллельные косынки с раствором между ними 72 мм.

Рис.3 Узел крепления гирлянд изоляторов типа КГН.
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
D
|
D1
|
a
|
bмин
|
l
|
h1
|
h
|
КГН-6
|
КГН-6-2
|
25
|
17
|
16
|
30
|
80
|
70
|
90
|
6000
|
1,47
|
КГН-12
|
КГН-12-1
|
32
|
23
|
22
|
35
|
90
|
70
|
96
|
12000
|
2,53
|
КГН-16
|
КГН-16-1
|
36
|
26
|
25
|
35
|
90
|
70
|
93
|
16000
|
3,1
|
КГН-20
|
КГН-20-1
|
38
|
29
|
28
|
45
|
90
|
70
|
103
|
20000
|
3,73
|
КГН-25
|
КГН-25-1
|
40
|
34
|
32
|
48
|
90
|
70
|
97
|
25000
|
4,5
|
Примечание. Детали узлов креплений изготовляются из стали.
Узел крепления 2 КГН-6-2 (рис. 4, табл. 4) предназначен для крепления натяжных гирлянд к деревянным опорам и представляет собой усовершенствованный вариант ранее применявшихся узлов крепления.

Рис.4 Узел крепления гирлянд изоляторов типа 2КГН-6.
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
D
|
а
|
В
|
b
|
l1
|
l
|
2КГН-6
|
2КГН-6-2
|
17
|
16
|
180
|
100
|
40
|
80
|
6000
|
7,7
|
Примечание. Детали узлов креплений изготовляются из стали.
Узел крепления КГТ-6 (рис. 5, табл. 5) предназначен для крепления грозозащитных тросов в поддерживающих зажимах к деревянным опорам. Привязочные размеры узлов крепления гирлянд приведены в табл. 6, 7 и на рис. 6а и 6б. Все узлы крепления изготовляются из стали методом штамповки и вырубки. Детали узлов крепления гирлянд оцинковываются.

Рис.5 Узел крепления к опоре троса типа КГТ-6.
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
D
|
а
|
D1
|
l
|
h1
|
h
|
КГT-6
|
КГТ-6-1
|
25
|
16
|
17
|
80
|
70
|
74
|
6000
|
3,7
|
Примечание. Детали узлов креплений изготовляются из стали.

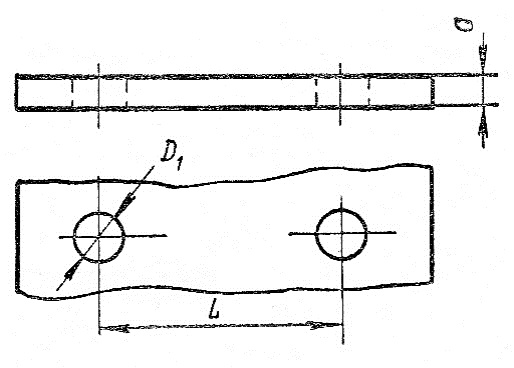

Рис.6а Привязочные размеры узлов креплений типа КГП и КГТ поддерживающих гирлянд к опорам.

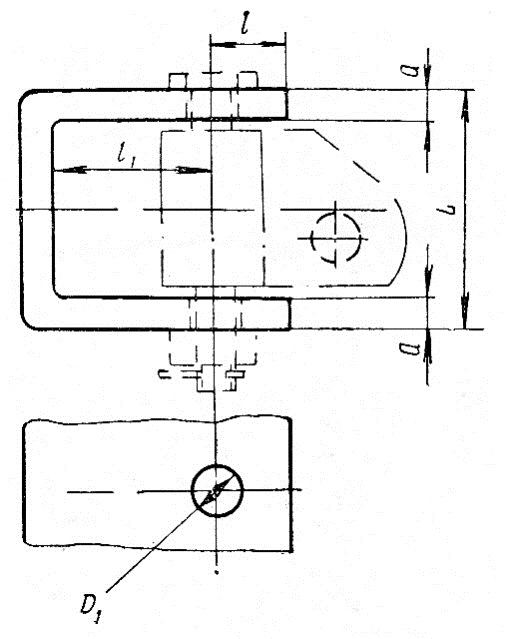

Рис.6б Привязочные размеры узлов креплений типа КГН натяжных гирлянд к опорам.
|
