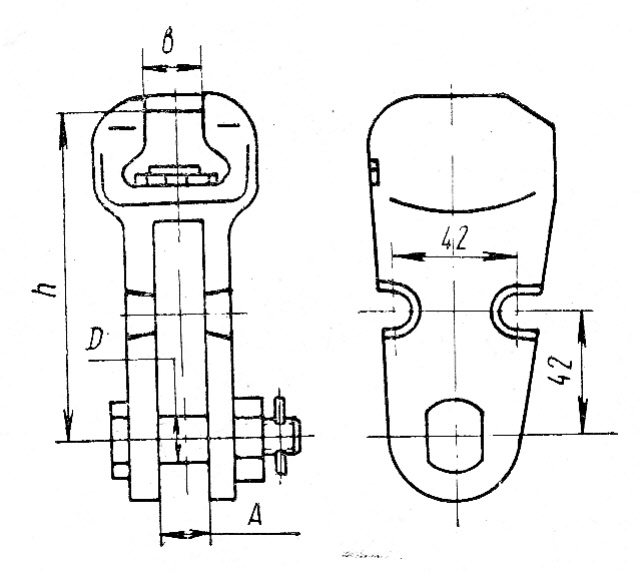

Ушки типов У1Е и У2Е (рис. 1 и 2 и табл.1 и 2) предназначены для комплектования гирлянд изоляторов типа ПФЕ-4,5, ПФЕ-11 и ПФЕ-16.
Таблица. 1.
|
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
|
D1
|
a
|
b
|
h
|
|
У1Е-6
|
У1Е-6-1
|
17
|
16
|
20
|
106
|
6000
|
1,00
|
|
У1Е-16
|
У1Е-16-1
|
26
|
25
|
24
|
113
|
16000
|
1,66
|
|
У1Е-20
|
У1Е-20-1
|
29
|
28
|
24
|
138
|
20000
|
1,84
|
Примечание: Ушки изготовляются из ковкого чугуна.
По механической прочности ушки соответствуют прочности изолятора, с которым они комплектуются с необходимыми коэффициентами запаса.
Ушки комплектуются с изоляторами следующим образом:
У1E-6-1 и У2E-6-1 с изоляторами ПФЕ-4,5;
У1Е-16-1 и У2E-16-1 с изоляторами ПФЕ-11;
У1Е-20-1 и У2Е-20-1 с изоляторами ПФЕ-16.
Ушки марок У1E-6-1 и У2Е-6-1 могут также комплектоваться с изоляторами П-4,5; ПМ-4,5;ПС-4,5 и НС-2.
Таблица. 2.
|
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Вес, кг
|
|
D1
|
a
|
b
|
h
|
|
У2Е-6
|
У2Е-6-1
|
16
|
17
|
20
|
106
|
6000
|
1,16
|
|
У2Е-16
|
У2Е-16-1
|
25
|
26
|
24
|
113
|
16000
|
2,1
|
|
У2Е-20
|
У2Е-20-1
|
28
|
29
|
24
|
138
|
20000
|
2,2
|
Примечание: Ушки изготовляются из ковкого чугуна.
Сопрягаемые размеры сферических шарниров ушек (так же как и изоляторов типа ПФЕ) выполнены по нормали HA-1-63.

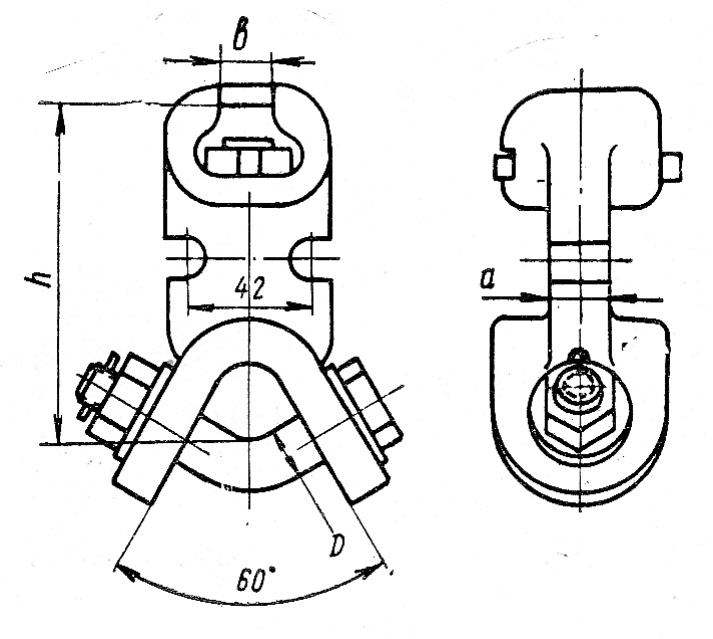

Ушки специальные типа УС (рис. З, табл. 3) имеют двухлапчатую проушину и комплектуются кривым болтом.
Таблица. 3.
|
Типоразмер
|
Марка
|
Размеры, мм
|
Минимальная разрушающая нагрузка, кГ
|
Комплектуется с изоляторами
|
Вес, кг
|
|
D1
|
a
|
b
|
h
|
|
УС-6
|
УС-6-1
|
18
|
20
|
20
|
112
|
6000
|
П-4,5
ПМ-4,5
ПС-4,5
ПР-3,5
НС-2
|
1,54
|
|
УС-9,5
|
УС-9,5-1
|
22
|
20
|
26
|
113
|
9500
|
П-7
НЗ-6
|
2,6
|
|
УС-11
|
УС-11-1
|
25
|
20
|
27
|
112
|
11000
|
П-8,5
|
2,6
|
|
УС-15
|
УС-15-1
|
28
|
20
|
29
|
153
|
15000
|
П-11
|
3,2
|
Примечание: Корпусы ушек изготовляются из ковкого чугуна, остальные детали из стали.
Такая особенность сопряжения позволит применять ушки УС для непосредственного сцепления со скобами типа СК, натяжными зажимами типа НС и поддерживающими зажимами типов 2ПГ-5-З, 2ПО-5-4, 3ПО-5-3 и в других случаях, когда можно осуществить сопряжение элементов арматуры вида «цепной шарнир».
Использование ушек типа УС для комплектования гирлянд позволяет сократить длину гирлянд (что особенно важно для гирлянд поддерживающих) и уменьшить количество звеньев арматуры (экономия в стоимости гирлянд). При этом обеспечивается оптимальная шарнирность гирлянды.
|
